Vier Grafikkarten, sechs CPU-Kerne: So sah vor 14 Jahren die Höllenmaschine 4 aus

Hinweis: Dieser Artikel erschien im März 2007 auf pcwelt.de. Anlässlich unseres 20‑jährigen Jubiläums haben wir mittels der Wayback Machine des Internet Archive das zeitgeschichtliche Dokument restauriert. Wir haben alle Hyperlinks im Text belassen – sofern sie noch auf historische Inhalte führen.

Hier geht es direkt zum Gewinnspiel der aktuellen Höllenmaschine HMX 6 im Gesamtwert von 40.000 Euro. Bestens informiert bleiben Sie mit unserem HMX-6-Newsletter – aber vergessen Sie nicht, die Anmeldung via E-Mail zu bestätigen. Und nun viel Spaß mit der vierten Höllenmaschine:

Die PC-WELT Höllenmaschine 4 repräsentiert den Stand der PC-Technik. Die beste Hard- und Software ist gerade gut genug für den ultimativen Rechnertraum. Auch die vierte Generation im Wert von 13.333 Euro können Sie wieder gewinnen.

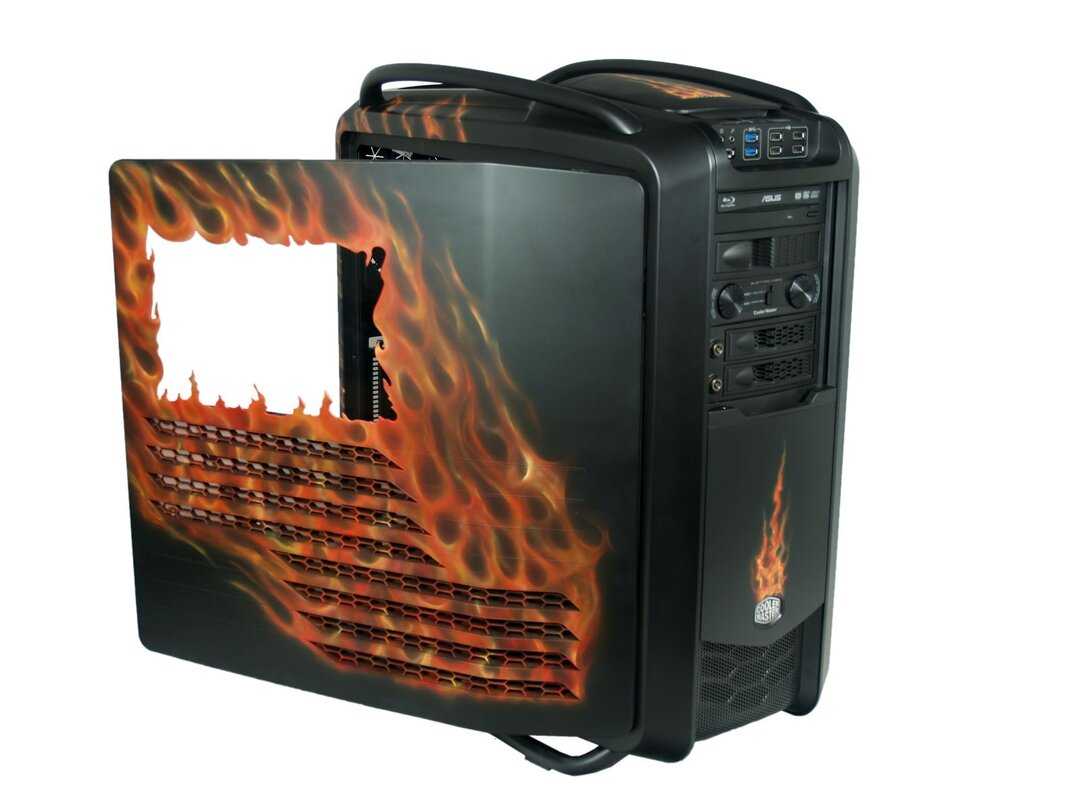

Das Rückgrat des 22 Kilogramm schweren Cooler Master Cosmos II bildet eine massive Stahlkonstruktion. Zu den Besonderheiten des 300 Euro teuren Big-Towers gehören eine zentrale Lüftersteuerung, Kabelmanagement, Flügeltüren und massig Platz: Das Gehäuse besitzt allein elf Laufwerksschächte für 3,5-Zoll-Festplatten und nimmt Hauptplatinen bis zum E-ATX-Formfaktor auf.

Airbrush der Höllenmaschine 4

Für das lodernde Airbrush und das seitliche Sichtfenster der Höllenmaschine 4 zeichnen sich die Casemodder Martin und Stefan Blass verantwortlich. Sein höllisch gutes Aussehen verdankt das Gehäuse den international bekannten Casemoddern Martin und Stefan Blass. Auf ihrer Website können Sie sich von den Fähigkeiten der kunstfertigen Casemodder überzeugen. Das preisgekrönte Brüderpaar kümmert sich nicht nur um das teuflische Airbrush und bauliche Veränderungen wie das seitliche Sichtfenster, sondern zeichnet sich auch für die Innenbeleuchtung der Gehäusemodifikation verantwortlich.

Die Gebrüder haben für den schönen Schein einen Multidimmer von Richter eingebaut, der LED-Ketten im Gehäuseinnenraum und im Bodenbereich ansteuert. Über die beiliegende Fernbedienung wählen Sie zwischen acht verschiedenen Grundfarben aus, regulieren die Helligkeit und definieren individuelle Farbwechsel.

Bei der Asus Rampage IV Extreme paart sich eine erlesene Hauptplatinen-Ausstattung mit einem detailverliebten UEFI-Bios, das keine Wünsche offen lässt: Die Sockel-LGA2011-Hauptplatine basiert auf dem Intel-Chipsatz X79. Das UEFI-Motherboard besitzt je acht Speicherbänke, SATA- und USB-Ports sowie fünfmal 16x PCI-Express 3.0. Zur Sonderausstattung gehören CMOS-, Start- und Reset-Knopf, Diagnose-LED, Bluetooth-Unterstützung und umfassende Übertaktungsoptionen, die sich zudem in Echtzeit überwachen lassen.

Prozessor: die schnellste Desktop-CPU der Welt

Der Intel Core i7-3960X ist der aktuell schnellste Desktop-Prozessor im Test. Das Intel-Flaggschiff besitzt sechs CPU-Kerne und arbeitet dank Hyperthreading als virtueller 12‑Kern‑Prozessor. Der Werkstakt liegt bei 3,3 Gigahertz, in der Höllenmaschine 4 läuft der Core i7 mit 4 GHz. Berechnungen puffert der 3960X in einem dreistufigen Cache-System: So ist die dritte Cache-Stufe, die alle Prozessorkerne dynamisch nutzen können, 15 MB mächtig. Auf die erste und zweite Cache-Stufe mit 64 beziehungsweise 256 KB darf hingegen jeder CPU-Kern exklusiv zugreifen.

Eine der wichtigsten exklusiven Funktionen der LGA2011-Baureihe ist der integrierte Speicher-Controller, der vier DDR3-Kanäle gleichzeitig ansteuert. Ebenfalls in der CPU verbaut sind 40 PCI-Express-3.0-Kanäle. Zur weiteren Ausstattung gehören der Schutz vor Angriffen durch einen Puffer-Überlauf (XD-Bit), zusätzliche Befehlssätze wie SSE 4.2 und das Advanced Encryption Standard Instruction Set (AES IS) sowie die Advanced Vector Extensions (AVX). Zudem unterstützt der Prozessor die Virtualisierungs-Technik Intel VT sowie 32- und 64-Bit-Betriebssysteme – so lassen sich etwa virtuelle Workstations mit unterschiedlichen Betriebssystemen einrichten.

Die Wasserkühlung Cooler Master Eisberg 240L Prestige gibt die CPU-Abwärme über einen Dual-Radiator an die Außenwelt ab, der zwei 120-Millimeter-Lüfter beherbergt. Das Rotationstempo der mit knapp 21 dB(A) sehr leisen Lüfter liegt bei 1600 Umdrehungen pro Minute. Im Microchannel-Kühlblock arbeitet deutsche Pumpentechnik, die bis zu 400 Liter pro Stunde durch das Kühlsystem schleudert und für mindestens 50 000 Betriebsstunden ausgelegt ist. Der keramikbeschichtete Pumpenantrieb dreht sich mit bis zu 3600 Rotationen pro Minute.

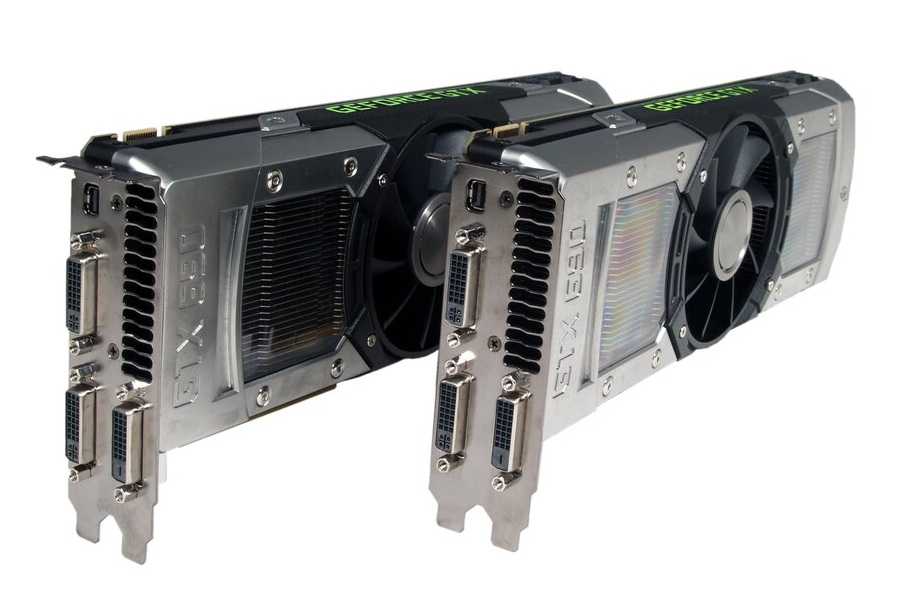

Grafik: 2x ASUS GTX690-4GD5 im Quad-SLI

Um die Grafikdarstellung kümmert sich in der Höllenmaschine 4 die derzeit leistungsfähigste Grafikkarte der Welt, die ASUS GTX690-4GD5. Kostenpunkt: knapp 1000 Euro pro Stück. Die Karte beherbergt mit der Nvidia Geforce GTX 690 gleich zwei 915 Megahertz schnelle Grafikprozessoren, die gemeinsam die 3D-Berechnung übernehmen.

PC-WELT

In der Höllenmaschine 4 sind gleich zwei der Asus-Doppeldecker, die über eine SLI-Brücke (Scalable Link Interface) verbunden sind. So arbeiten insgesamt vier Grafikprozessoren parallel im Quad-SLI-Modus. In der Summe stehen damit die Rechen-Power von 6144 Shader- und 512 Textur-Einheiten sowie 128 Rasteroperatoren bereit. Dabei kann der Karten-Verbund auf 4 Gigabyte GDDR5-Videospeicher zugreifen, der mit einem effektiven Datentakt von 6000 MHz arbeitet. Jede Grafikkarte besitzt mit einem Mini-Displayport und dreimal DVI vier digitale Ausgänge.

Ausstattung der Höllenmaschine 4 im Überblick

PC-WELT

Monitore: PC-Spiele in 3D auf 3 Panels gleichzeitig

Der Höllenmaschine 4 stellen wir den 27-Zoll-Bildschirm ASUS VG278H zur Seite. Die physikalische Auflösung des 120-Hertz-Monitors beträgt 1920 x1080 Pixel, die Reaktionszeit 2 Millisekunden. Die LED-Hintergrundbeleuchtung erzielt eine Helligkeit von 300 cd/m2 und unterstützt die Lightboost-Technik und damit natürlich auch Nvidia 3D Vision 2 – eine Technologie, die das Spielen in der dritten Dimension möglich macht. Im Lieferumfang des Asus-LCDs ist das “Nvidia 3D Vision”-Set aus Infrarot-Sender (integriert im Bildschirmrahmen) und Shutter-Brille enthalten. Der VG278H bietet mit DVI, HDMI und D-Sub drei Videoeingänge sowie einen Kopfhöreranschluss.

Ein großer 27-Zoll-Monitor ist gut, doch drei ASUS VG278H sind besser. Die gebündelte Auflösung des Bildschirm-Trios von 5760 x 1080 Pixeln erlaubt einen Desktop, auf dem sich bequem arbeiten lässt: Da kann man zahlreiche Fenster in ihrer vollen Größe geöffnet lassen, und behält dennoch den Überblick. Interessant ist diese große Arbeitsumgebung auch für Grafiker und Video-Bearbeiter, die dadurch gleich mehrere Projekte am Laufen halten, ohne eines schließen zu müssen.

Ernsthaften PC-Spielern kann dagegen die Bildschirmgröße nicht groß genug sein – denn sie bedeutet größere Übersicht und ein realistischeres Spielerlebnis. So füllt etwa die wunderschöne Landschaft in Skyrim die volle Breite der drei Monitore aus und wirkt dadurch schon fast wie ein echter Horizont, der Lust auf das Erkunden macht. Dank der brachialen Leistung der Höllenmaschine 4 und Nvidia 3D Vision Surround geht das auch flüssig in stereoskopischem 3D.

Arbeitsspeicher: Quad-Channel mit 64 Gigabyte

Speicher kann man nie genug haben! Die acht Module Adata XPG X Series PC3-17066U mit jeweils 8 Gigabyte Kapazität steuert der Controller in der Intel-CPU im Vierkanal-Modus an. Die Module laufen mit 10-11-11-30er-Zugriffszeiten. Der mit dem Extreme Memory Profile (XMP) effektiv 2133 Megahertz schnelle Arbeitsspeicher beschert der Höllenmaschine 4 eine Speicherbandbreite von über 45 Gigabyte pro Sekunde. Da macht Virtualisierung so richtig Spaß.

PCI-Express-SSD, 4 WD VelociRaptor und 4 WD Caviar Green

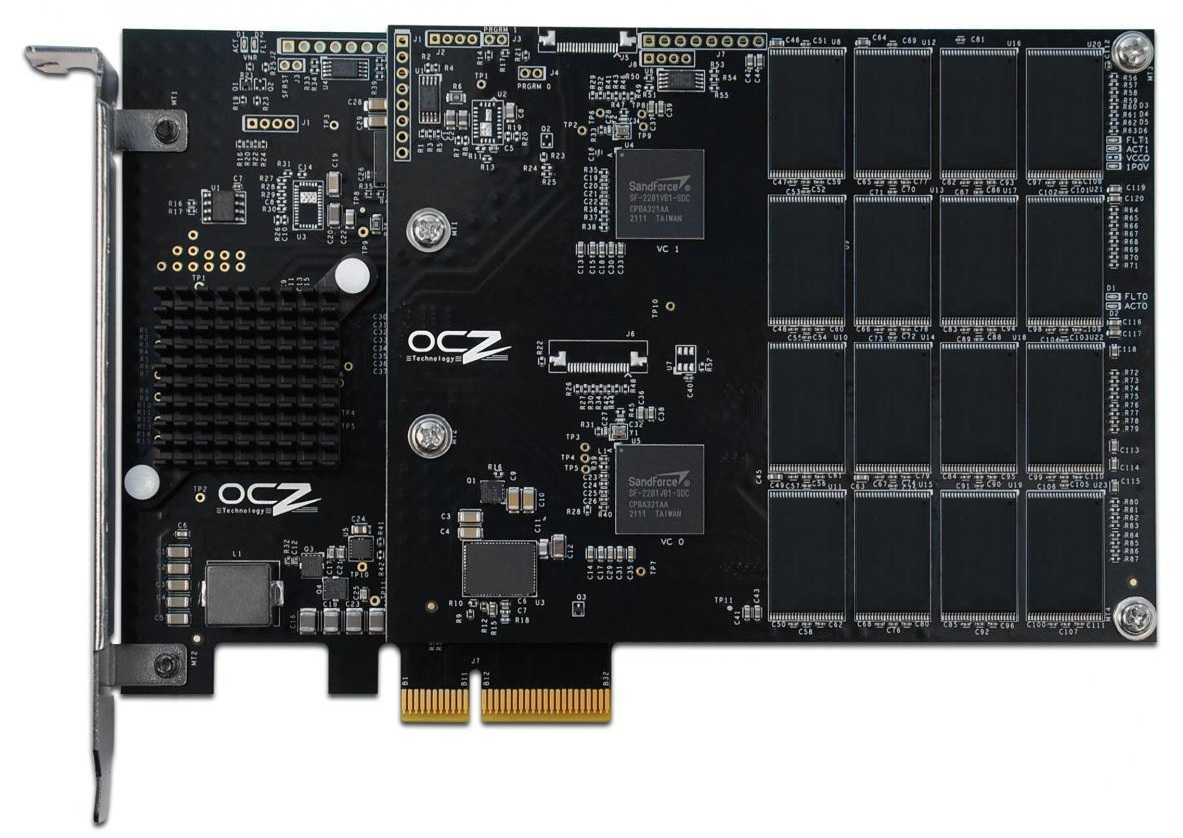

Das Betriebssystem und alle Programme dürfen auf der Solid State Drive OCZ RevoDrive 3 X2 480GB Platz nehmen. Die Flashspeicher-Festplatte arbeitet mit vier Sandforce-SF-2281-Controllern intern als Raid-0-Verbund. Dadurch erreicht die SSD eine Datentransferrate von in der Spitze fast 1400 Megabyte pro Sekunde und einen Befehlsdurchsatz von bis zu 230.000 IOPS beim zufälligen Schreiben von 4-KB-Blöcken. Eine herkömmliche SATA-Schnittstelle würde das OCZ-Modell ausbremsen, deswegen setzt das RevoDrive auf einen PCI-Express-Anschluss.

OCZ/Kioxia

Das interne Backup übernimmt ein RAID-5‑Verbund aus vier 1-Terabyte-Festplatten. Dabei kommt das derzeit schnellste 3,5-Zoll-Laufwerk im Test zum Einsatz, die Western Digital VelociRaptor WD1000DHTZ. Die VelociRaptor rotiert mit 10.000 Umdrehungen pro Minute und puffert Zugriffe in einem 64 MB großen Cache. Die maximale Datenrate der Festplatte liegt bei 210 Megabyte pro Sekunde, die durchschnittliche Zugriffszeit bei 3,7 Millisekunden. Als RAID-5‑Verbund kommt das Platten-Quartett auf bis zu 560 Megabyte pro Sekunde und stellt dabei noch knapp 2,7 Gigabyte nutzbare Kapazität zur Verfügung.

Die Aufgabe des klassischen Massenspeichers für umfangreiche Foto-, Musik- und Videosammlungen übernehmen die beiden 3,5-Zoll-Festplatten Western Digital Caviar Green 3000GB WD30EZRX. Die besonders stromsparenden Laufwerke stecken in den zwei abschließbaren Hot-Swap-Schächten der Höllenmaschine 4. So lassen sich schnell und bequem knapp 5,5 Terabyte nutzbarer Speicherplatz im laufenden Betrieb an- und abstöpseln oder auch mal unkompliziert von A nach B tragen.

Stromversorgung: bis zu 105 Ampere auf der 12-Volt-Schiene

Keine Kompromisse machen wir bei der Stromversorgung der Höllenmaschine 4. Das Cooler Master Silent Pro Hybrid 1300W bietet genügend Reserven, um alle Komponenten zuverlässig mit Energie zu versorgen. Das vollständig modulare Netzteil stellt auf der 12-Volt-Schiene in der Spitze bis zu 105 Ampere bereit und federt damit auch locker die Lastspitzen der stromhungrigen Grafikkarten ab.

Aufgrund der “80 PLUS Gold“-Zertifizierung arbeitet das ATX-2.3-Kraftpaket mit einem Wirkungsgrad von über 90 Prozent trotzdem sehr energieeffizient. Dank der semipassiven Kühlung ist das 1300-Watt-Netzteil aber auch flüsterleise. Zudem erlaubt die im Lieferumfang enthaltene 5,25-Zoll-Lüftersteuerung neben dem automatischen Modus ein stufenlos regulierbares Drehtempo für den 130-Millimeter-Lüfter – bei harter Dauerbelastung drehen Sie den Regler einfach voll auf.

Um optische Massenspeicher kümmert sich der Blu-ray-Brenner Asus BW-12B1ST. Das Multi-Norm-Laufwerk versteht sich aber auch auf alle gängigen CD- und DVD-Formate. Bei maximal 12-fachem Schreibtempo füllt das Asus-Modell einen einlagigen 25-GB-BR-Rohling in rund 11 Minuten. BD-REs beschreibt das SATA-Laufwerk mit 2-fachem Tempo, Blu-ray-Medien liest er mit 8-facher Geschwindigkeit. Im Lieferumfang des Asus BW-12B1ST ist Software für das Backup, Brennen und Abspielen von Blu-rays enthalten.

Peripherie: Luxus-Eingabegeräte und 5.1-Raumklang

Die Logitech G9x Laser Mouse kommt mit einem 4-Wege-Scrollrad und löst mit bis zu 5700 dpi auf. Die USB-Maus besitzt eine anpassbare Griffschale sowie ein bis auf 28 Gramm aufrüstbares Gewichtsmagazin. Der interne Speicher sichert bis zu fünf Profile für individuelle Tastatur-Makros und Abtastraten.

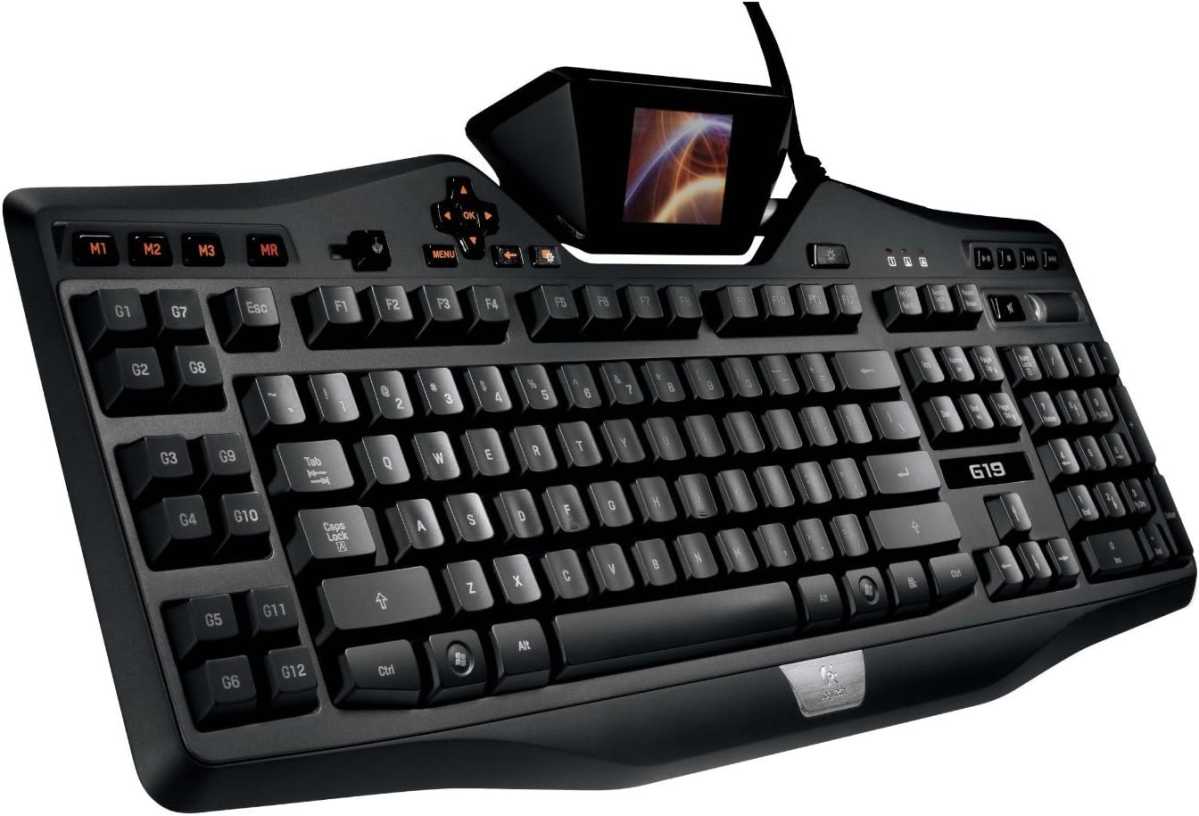

Das Logitech G19 Gaming Keyboard besitzt ein integriertes Farb-LCD, das in Echtzeit Spiele-Informationen wie die Server-IP-Adresse oder den Punktestand für über 35 Titel anzeigt. Die G19 erlaubt verschiedene Beleuchtungsfarben und hat 12 voll programmierbare G-Tasten sowie Sondertasten für den schnellen Multimedia-Zugriff. Das Logitech-Modell fungiert aber auch als aktiver 2-fach-USB-Hub und überrascht mit einer Kabelführung auf der Unterseite für Maus und Headset.

Logitech

Das THX-zertifizierte Lautsprecherset Logitech Z906 bietet 5.1-Raumklang mit digitaler Dolby- und DTS-Decodierung. Bis zu sechs digitale und analoge Audioquellen lassen sich gleichzeitig an die Bedienkonsole anschließen. Alternativ bedienen Sie das 500-Watt-Lautsprechersystem kabellos über die Fernbedienung.

Wer nachts die Nachbarn nicht stören darf, greift zum Logitech G930 Wireless Gaming Headset. Das funkt digital mit 2,4 Gigahertz zehn Stunden lang über eine Reichweite von bis zu 12 Metern. Das Headset kommt mit drei programmierbaren Tasten, Geräuschunterdrückung und Kondensatormikrofon. Dank der Dolby-Technik Headphone und Pro Logic II kann das G930 sogar 7.1-Surround-Sound simulieren.

Kreativ-, Spiele- und Office-Paket für 4000 Euro

Auf der Höllenmaschine 4 vorinstalliert haben wir das 64-Bit-Betriebssystem Windows 7 Ultimate. Für das Microsoft-Betriebssystem haben wir uns auch wegen der DirectX-11-Unterstützung entschieden. Das laut Windows-Experte Hermann Apfelböck “beste Windows aller Zeiten” verwöhnt in der multilingualen Ultimate-Variante mit den exklusiven Funktionen Bitlocker-Verschlüsselung und dem nützlichen VHD-Boot.

Dazu gibt es drei fette Software-Pakete frei Haus. Das Highlight für Kreative ist die Adobe Creative Suite 6 Design & Web Premium. Die „Rundum glücklich“-Lösung für professionelle Bildbearbeitung, Layout und Website-Design integriert die Digital Publishing Suite und enthält folgende Programme und Werkzeuge: Acrobat X Pro, Bridge, Dreamweaver, Flash Builder, Flash Professional, Fireworks, Illustrator, InDesign, Media Encoder und Photoshop Extended.

Was zum Spielen spendiert Grafikspezialist Nvidia der Höllenmaschine 4. Das Gaming-Paket enthält die AAA-Titel Alan Wake Collector’s Edition, Batman: Arkham City, Battlefield 3, Borderlands, Call of Duty: Modern Warfare 3, Crysis 2, Diablo 3, Deus Ex: Human Revolution, Duke Nukem Forever, L.A. Noire, Mass Effect 3, Max Payne 3, Metro 2033, Rage, Skyrim, Starcraft II: Wings of Liberty, Star Wars. The Old Republik, The Witcher 2: Assassins of Kings.

Und wer die Höllenmaschine im Büroeinsatz unterfordern will, installiert Microsoft Office Professional 2010. Das Paket enthält die Programme Access, Excel, InfoPath, OneNote, Outlook, Powerpoint, Publisher, SharePoint, Word und Workspace.

Hinweis: Hier endet der Artikel über die Höllenmaschine 4 aus dem Jahre 2014.
